限壓變量葉片泵在液壓機上的廣泛應用

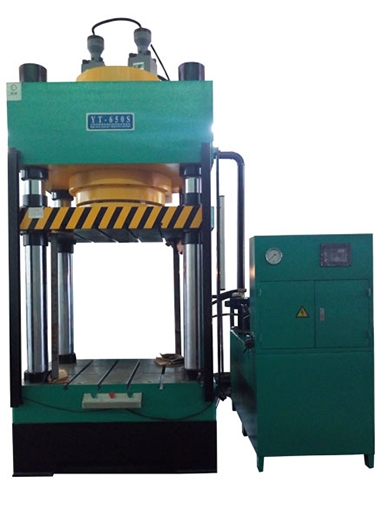

由于液壓沖床中變量葉片泵的特點，常用于執行機構的液壓系統中。800噸液壓機一種以液體為工作介質，用來傳遞能量以實現各種工藝的機器。液壓機除用于鍛壓成形外，也可用于矯正、壓裝、打包、壓塊和壓板等。液壓機包括水壓機和油壓機。以水基液體為工作介質的稱為水壓機,以油為工作介質的稱為油壓機。金屬擠壓液壓機液體在密閉的容器中傳遞壓力時是遵循帕斯卡定律。四柱液壓機的液壓傳動系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成。動力機構通常采用油泵作為動力機構，一般為積式油泵。高精度液壓機為了滿足執行機構運動速度的要求，選用一個油泵或多個油泵。低壓（油壓小于2.5MP）用齒輪泵；中壓（油壓小于6.3MP）用葉片泵；高壓（油壓小于32.0MP)用柱塞泵。復合材料熱壓機驅動系統主要有泵直接驅動和泵-蓄能器驅動兩種型式。泵直接驅動　這種驅動系統的泵向液壓缸提供高壓工作液體，配流閥用來改變供液方向，溢流閥用來調節系統的限定壓強，同時起安全溢流作用。例如，用于組合機床動力滑臺的進給系統，實現快速前進、工作前進、快速后退等工作周期。也可用于定位夾緊系統。當執行機構快速前進或快速后退時，需要較大的流量和較小的工作壓力，這樣就可以使用限壓變量葉片泵的流量-壓力特性曲線(見圖3-40) ab: 在工作進給時，需要較大的流量和較高的工作壓力，這樣就可以使用截面。在定位夾緊系統中，當定位夾緊部件移動時，需要較低的壓力和較大的流量，那么就可以使用 ab 截面: 定位夾緊時，只需要保持較大的壓力和補償泄漏、流量，就可以利用特征曲線 c 點的特點。

從上面的描述可以看出，限壓變量葉片泵的功率利用是合理的，可以降低功率損失，減少油液發熱，簡化油系統。但由于限壓式變量葉片泵結構復雜、泄漏量大，使得執行機構的運動速度不夠穩定。
